Kickstarter KS125/KS175

Hier geht es Hauptsächlich um den ersten Kickstarter der 1.ten und 2.ten Serie der KS175 sie der KS125 Modelle, der letzte Kickstarter der KS175/125 Reihe wird erwähnt aber erst hinzugefügt wenn wir einen haben.

Kickstarter zweite Serie, erste Ausführung

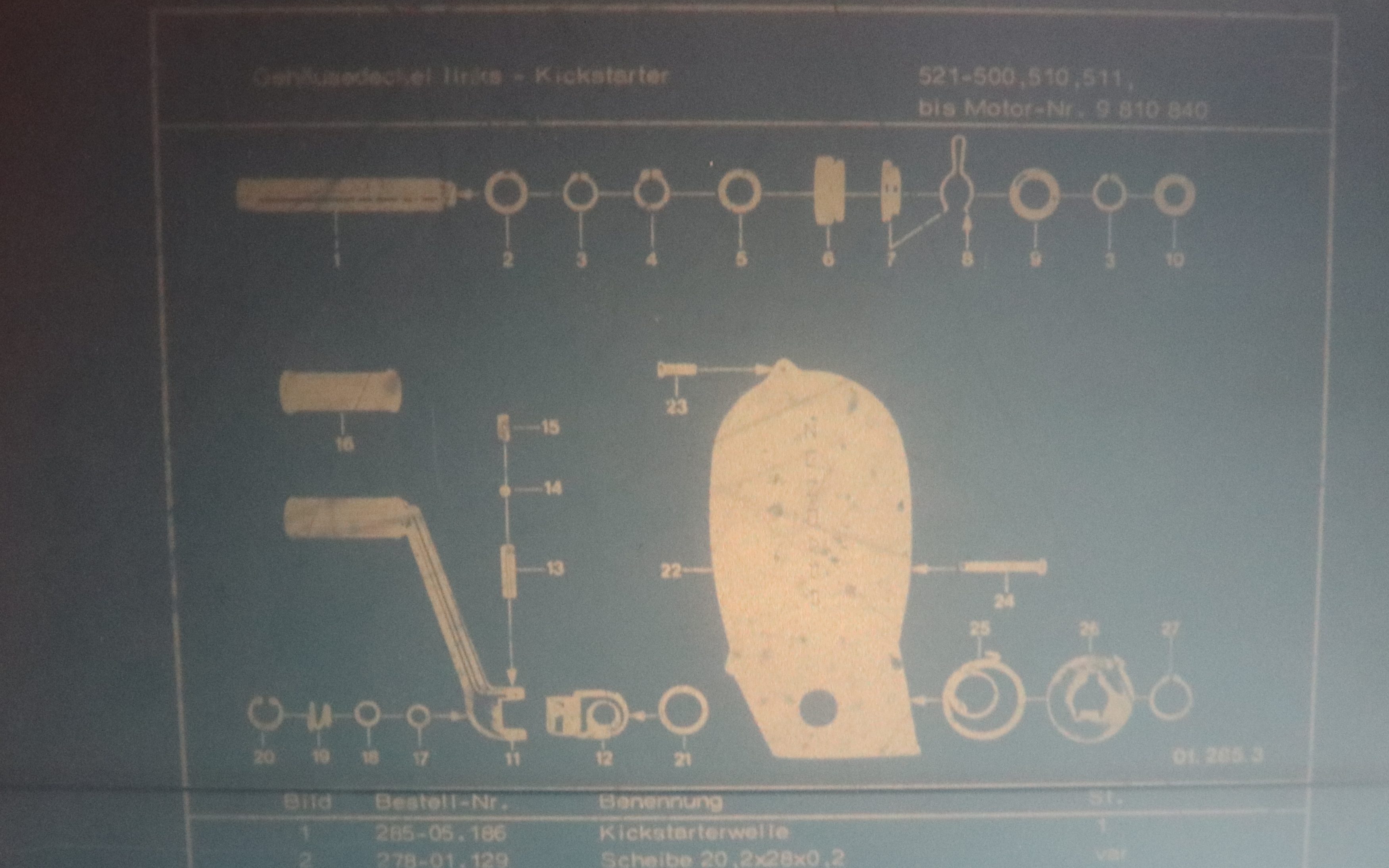

Microfiche 521 KS175

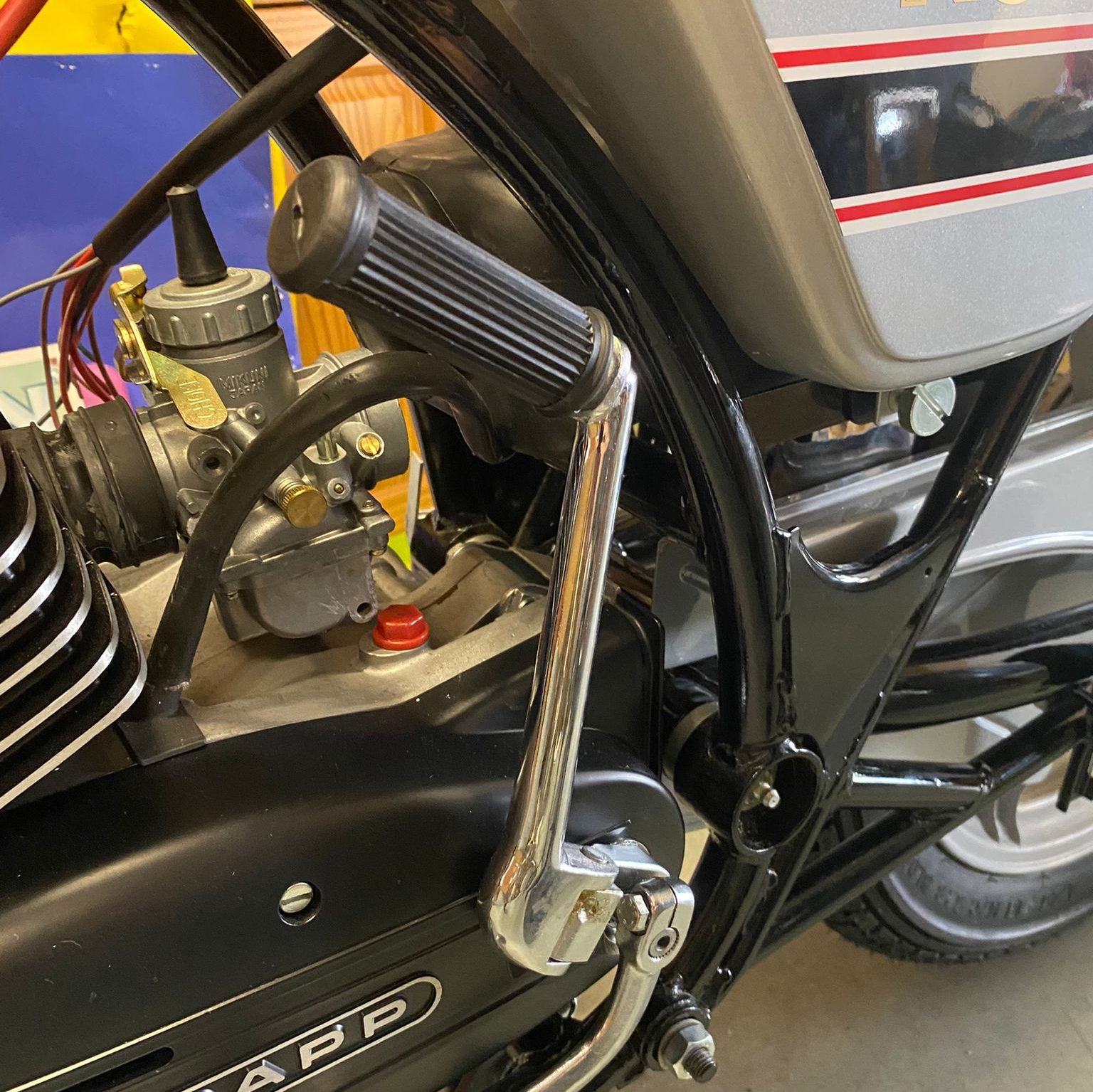

Der erste Kickstarter sieht zwar ähnlich aus wie der
Kickstarter an z.B. der Sportcombinette KS 510, hat aber nur die gleiche Feder wie dieser (267-05.319)
Der zweite Kickstarter sieht aus wie der an z.B. den 517er Modellen, allerdings hat der Tretarm eine andere Nummer und
die Abdichtug zur Schaltwelle funtktioniert anders, vermutlich ist der Tretarm länger.

Anschlagplatte

So sieht die Anschlagplatte bei diesem Modell aus, man achte auf den fehlenden Winkel für die Drehfeder bei diesem Modell.

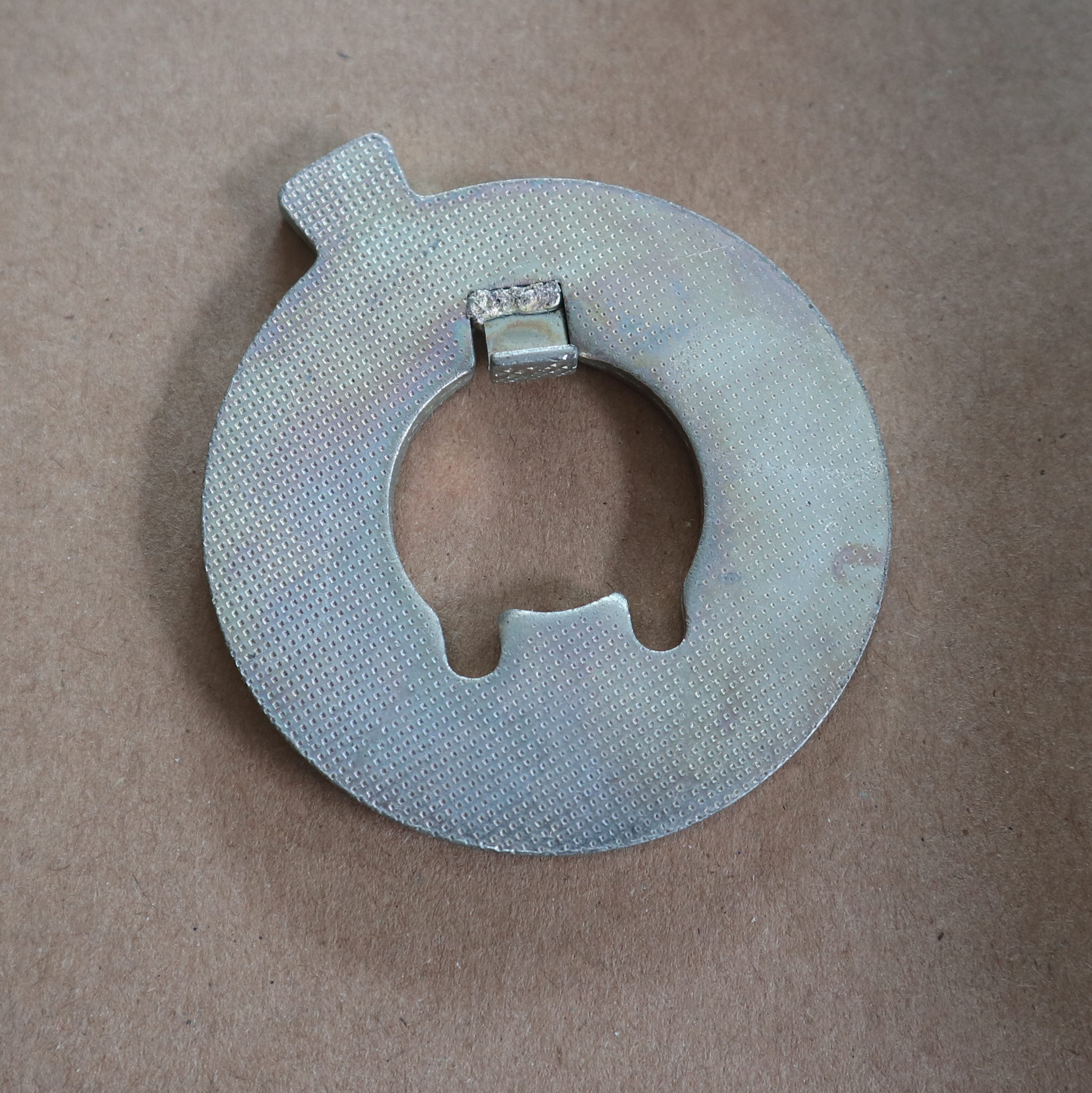

Das hier ist die Standardplatte von z.B. einer 517er C50 Sport (283-05.609) wenn man den Winkel für die Drehfeder entfernt kann diese auch für die KS175 verwendet werden.

Abdichtung

Die Abdichtung funktioniert bei beiden Ausführungen gleich.

So funktioniert die Abdichtung, der Sicherungsring hält die Feder drin, während diese den O-Ring über die Scheibe eindrückt um so
die Schaltwelle nach Außen hin abzudichten.
